SUGIDEN杉山 PS-682 安全检测装置

产品概要

安全检测装置「PS-682」是对自动冲压加工时的材料用尽、材料进给、加工品排出等的加工状态进行检测，在发生异常时向冲压装置输出停止信号的装置。
通过使用角度信号的计数器功能及稼动率计算功能、异常记录功能，能够帮助管理生产。
如果支持以太网，还能与计算机或PLC连接。
采用DIN连接器，可以使用能够远程操作的光栅传感器。输出12V、24V电压，除了以往的光栅传感器外，还能使用支持24V的传感器。

特长

拥有本公司产品「PS-661/662」的功能，同时还追加了以下特点。

●利用液晶显示，提高操作性 · 可以对所有通道自由地设定检测方式。 · 能够同时查看TOTAL计数器、PRESET计数器、设定值。 · 能够显示稼动率及SPM。 · 能够显示富余角度。（专利申请中） · 显示不规律计数 · 显示异常信息
●搭载有助于生产管理的功能 · 可以登记99个模式。 · 最多能够保存500个异常及计数器输出等履历。 · 能够利用ID标签调用模式。（选项）
●支持以太网 · 能够以HTML格式确认设定内容等。 · 能够以CSV格式下载履历内容。 · 通过Telnet通信可以实现各种设定或操作（可以与PLC通信）。
●丰富的传感功能。 · 通过追加通信线，能够调整OS系列的敏感度。 · 检测关闭时如果有传感输入，自动开启检测或输出急停信号。 · 输出12V、24V电压，从而能够使用各种传感器。

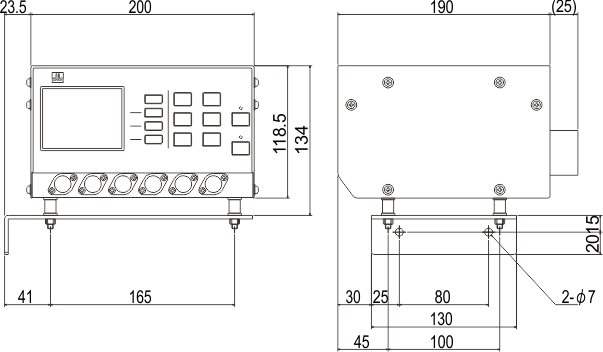

外形尺寸图

PS-682

PS-682
*点击右键选择“文件另存为”保存下载文件

PS-682 外形尺寸图

背面图

PS-682背面图

规格

项目		规格
检测	通道	6通道
	检测方式	接触、同期、通过、误送、拔出、定时、计数误送
	传感器电压（装置全部）	12VDC (Max. 500mA) 24VDC (Max. 200mA)
	输出响应时间	10ms以下
计数器	位数	TOTAL计数器：6位数 LOT计数器：6位数
计数器	输出响应时间	10ms以下
输入输出	电源电压	100～240VAC ±10% 50/60Hz (Max. 40VA)
	继电器输出	紧急停止、上死点停止、准备完毕、报警 (Max. 250VAC / 30VDC 3.0A)
	外部输入	有效无效、复位、操作禁止、角度（T1、T2、T3）
	传感器输入	无电压接点 3线型NPN集电极开路型
以太网	物理层	10BASE-T/100BASE-TX
以太网	通信协议	IPv4 DHCP、 HTTP、 TELNET
其他	使用环境温度	0～55℃ （使用中不发生突变）
	使用环境湿度	35～85%RH （不能结露）
	外形尺寸	200(W)×120(H)×190(D) 不包括突起部位
	重量	3.4 kgW （包括安装托架）

DIN插头互换连接线

PS-682采用不同于现有产品的连接器。

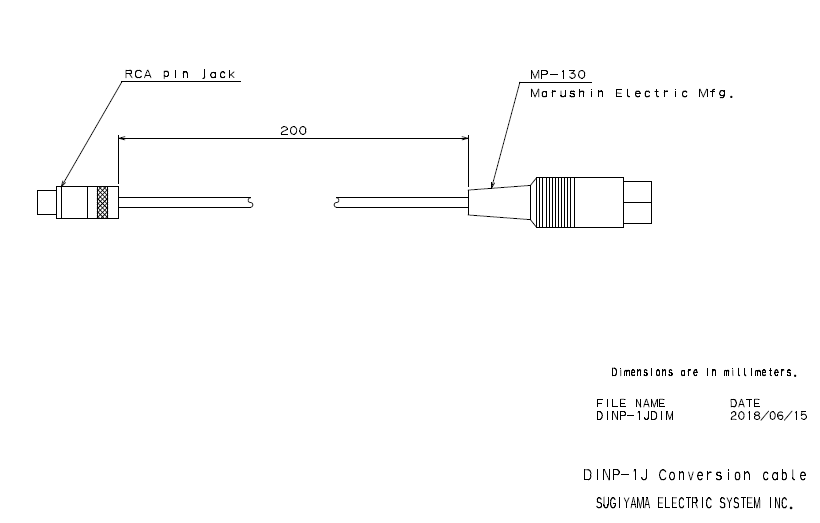

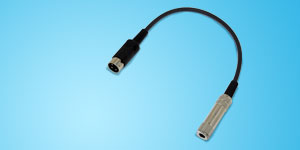

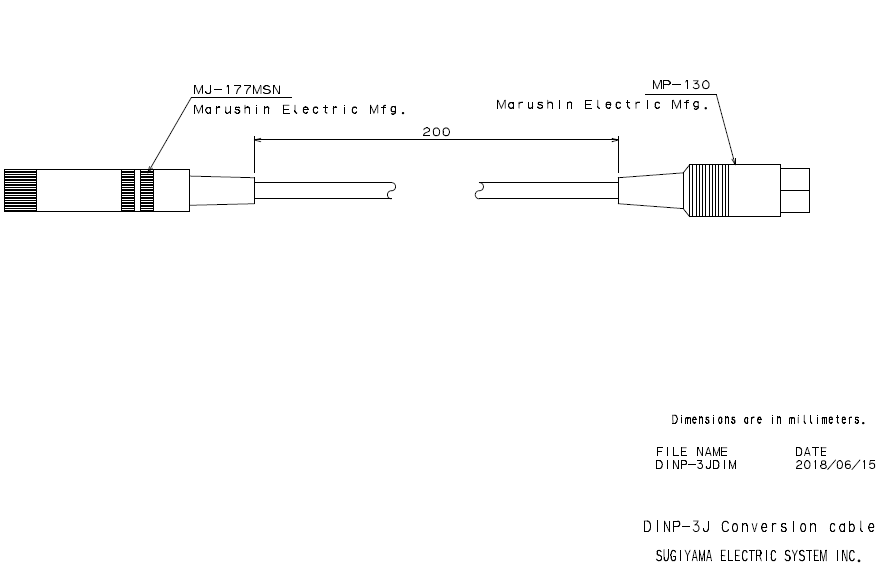

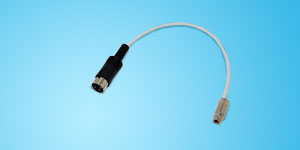

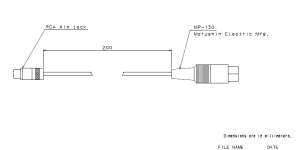

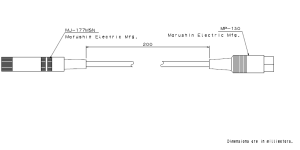

现有产品使用的传感器在PS682上使用时，需要DIN插头互换连接线。PS-682的订单号码在传感器类附属品请选择“01”，会附属DIN插头互换连接线。也可以单独预订DIN插头互换连接线。DINP-1J的线色、长度为标准规格。
如果想更换DINP-1J的线色或长度时，可以预定USE-DE系列。
