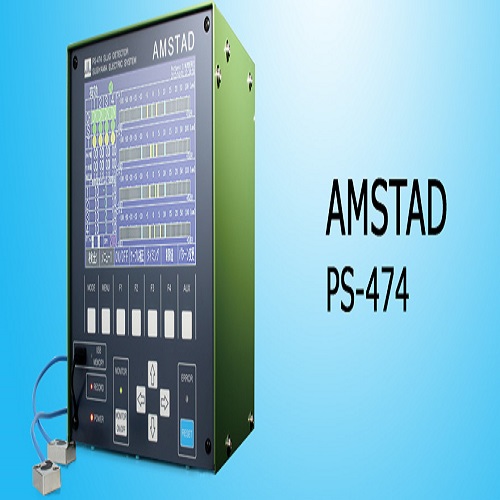

SUGIYAMA杉山电机 废品检测仪 PS-474

产品大图
产品详细介绍



制品概要

AMSTAD(PS-474)高精度段塞探测器是基于多年经验积累的技术开发出的0.1μm分辨率段塞探测器,现在已经成为可能。这使得可以在观察波形的同时轻松设置检测时机(这在以前是很困难的),并且可以在图表中检查位移随时间的变化。
除了显示之外,还在冲床停止前记录了几次冲孔的波形数据,并且始终保存位移数据,因此您可以随时检索必要的数据。

特征

  • 0.1μm分辨率高灵敏度传感器
    • 0.1μm的分辨率可以检测微小的位移。连接电缆时,根据电缆长度立即修正电缆,检测到断线时停止压机。
  • 通过液晶面板可视化
    • LCD 面板让您一目了然地看到每个通道的传感器状态和设置。还可以选择波形显示和绘图显示。此外,屏幕可以以 BMP 格式保存在 USB 存储器中。
  • 轻松调整检测时间
    • 可以通过波形确认冲压动作,因此可以一边观察波形一边简单地设定检测时机。您可以在查看波形的同时轻松调整外部定时的角度。
  • 将数据保存至 USB 存储器
    • 冲床停止前的 8 个行程的波形数据可以 CSV 格式保存在 USB 存储器中。始终记录位移数据,并可以通过指定保存时间范围以 CSV 格式保存到 USB 存储器。
  • 具备各种设定功能
    • 配备极限值微调功能、按下停止检测功能等便捷功能。内置存储器可保存50种设置模式,也可保存在USB存储器中。

尺寸

PS474外形图



PS-474外形图

PS-474外形图

规格

检测
检测通道数 仅限 4 个
検出分解能 1微米或0.1微米
极限值最大值 200μm或20.0μm
传感头敏感距离 0.7~1.5毫米
传感头环境温度 0~55℃
定时类型 外部定时、内部定时
中继电缆长度 标准3m
最大转速 4000SPM
记录/保存
记录笔划数(参考) 6000万条数据
USB存储器 USB 2.0 下采用 FAT32 格式化的 USB 存储器
外部输出
继电器输出 250VAC/30VDC 3.0A最大
外部输入
外部定时/运行禁止/
复位/有效/无效

内部电压(DC12V)型 ,用于连接无电压触点或半导体开关
电源/其他
电源电压 AC100~240±10% 50/60Hz
消费电力 峰值:<60W 运行:<20W
重量 3.0公斤(仅机身)
车身尺寸(WHD) 200 x 200 x 190 毫米(不包括突出部分)
环境温度 0至55°C(使用过程中无突然变化)
环境湿度 35 至 85% 相对湿度(非冷凝)
环境氛围 无腐蚀性气体或粉尘
配件 ・使用说明书 1 本
・传感器头 4 个
・传感器中继电缆 4 条(蓝、红、白、黄)
・标准支架 1 个
・接线电缆 1 条(标准:12 芯 5m)

传感头

我们有大量的传感器头来支持各种模具。



PS-4013
PS-4013
PS-4014
PS-4014
PS-4018
PS-4018
PS-4020
PS-4020
PS-4024
PS-4024
PS-4025
PS-4025
PS-4026
PS-4026
PS-4027
PS-4027
PS-4028
PS-4028
PS-4029
PS-4029
PS-4031
PS-4031
PS-4032
PS-4032
PS-4033
PS-4033
PS-4034
PS-4034
