SUGIYAMA杉山电机PS-474 AMSTAD跳削检测仪
-
- SUGIYAMA杉山电机PS-474 AMSTAD跳削检测仪
- SUGUDEN杉山
- PS-474
- 日本
- 现货
产品详细介绍
产品概要

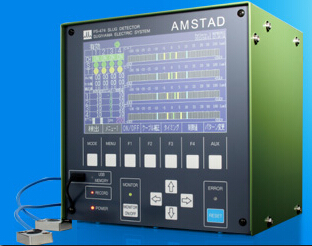

AMSTAD(PS-474)高精度跳削检测仪经过长年技术积累，检测精度可以达到0.1μm。液晶屏幕可以显示：条栅图、波形曲栅图、下死点曲栅。
至今为止设定困难的角度检测，可以通过波形观察并根据变位经时变化曲栅来进行确认。
不仅有可视功能，还可以保存冲床停止后前8次冲程的波形画面；并且跟机保存运转中的所有数据，随时可以读出所需要的数据。
至今为止设定困难的角度检测，可以通过波形观察并根据变位经时变化曲栅来进行确认。
不仅有可视功能，还可以保存冲床停止后前8次冲程的波形画面；并且跟机保存运转中的所有数据，随时可以读出所需要的数据。
特长
●检测能力达到0.1μm的精密传感器
|
|
| ●可视化液晶屏 根据显屏，各通道的的传感器状态和设定一目了然。可以选择波形显示或曲栅图显示。另外 画面可以通过BMP格式直接保存入U盘。 |
|
| ●检测角度的简单调节 在冲床在运转中，可以通过观测波形简易设定检测角度。外部角度检测可以通过波形来设定调整。 |
|
| ●将数据存入U盘 冲床停止前的8次冲程，波形数据可以通过CSV格式存入U盘。变位数据随时被记录，并可以按时间指定保存范围，以CSV格式存入U盘。 |
|
| ●备有各种丰富的设定功能 具有限制数值自动缩小功能或冲床停止检测等便利的检测功能。内装记忆卡可以保存50种模式，并可存储U盘。 |
规格
| 检测 | |
| 检测CH数 | 4CH |
| 检测分解能力 | 1μm或0.1μm |
| 限制值最大值 | 200μm或20.0μm |
| 传感头的感应距离 | 0.7～1.5mm |
| 传感头的使用环境温度 | 0～55℃ |
| 同步角度种类 | 内部同步、外部同步 |
| 连接栅长 | 标准3M |
| 最大旋转速度 | 4000SPM |
| 记录・保存 | |
| 记录冲程数（参考） | 6000万数据 |
| U盘 | USB2.0以下FAT32被格式化的U盘 |
| 外部输出 | |
| 继电器输出 | 250VAC／30VDC 3.0A 上限 |
| 外部输入 | |
| 外部角度/操作禁止/ 复位/有效无效 |
无电压接点或半导体 开关连接内部电压（DC12V）形式 |
| 电源・其他 | |
| 电源电压 | AC100～240V ±10％ 50／60Hz |
| 消费电力 | 最高：60W以下 运转时：20W以下 |
| 重量 | 3.0kg |
| 主机尺寸（WHD） | 200×200×190mm（不包括突起部位） |
| 使用环境温度 | 0～55℃（使用中不发生突变） |
| 使用环境湿度 | 35～85％RH（不能结露） |
| 使用环境 | 无腐蚀性气体，尘埃 |
| 附属品 | ・使用说明书 1册 ・传感头 4个 ・传感器连接栅 4条 (蓝，红，白，黄) ・标准托架 1个 ・电源连栅 1条(标准:12芯5m) |

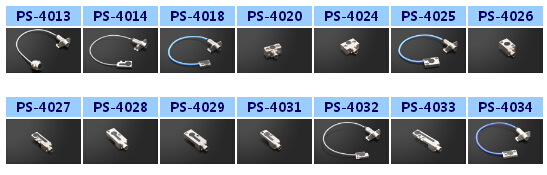

传感头
多种传感头可对应各种样式的模具

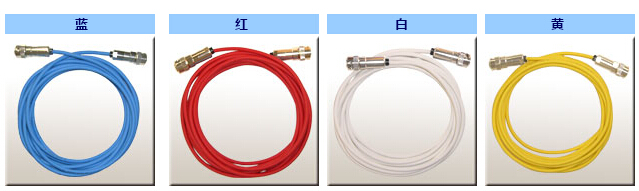

传感器连接栅
传感器连接栅现有 蓝，红，白，黄4种颜色。
