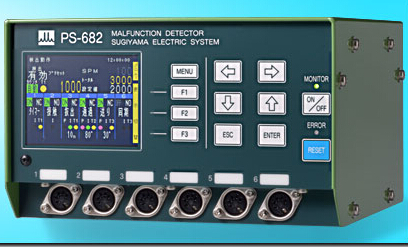

PS-682安全检测装置
-
- PS-682安全检测装置
- SUGUDEN杉山
- PS-682
- 日本
- 现货
产品详细介绍
产品概要
安全检测装置「PS-682」是对自动冲压加工时的材料用尽、材料进给、加工品排出等的加工状态进行检测，在发生异常时向冲压装置输出停止信号的装置。
通过使用角度信号的计数器功能及稼动率计算功能、异常记录功能，能够帮助管理生产。
如果支持以太网，还能与计算机或PLC连接。
采用DIN连接器，可以使用能够远程操作的光栅传感器。输出12V、24V电压，除了以往的光栅传感器外，还能使用支持24V的传感器。
特长
拥有本公司产品「PS-661/662」的功能，同时还追加了以下特点。
●利用液晶显示，提高操作性
· 可以对所有通道自由地设定检测方式。
· 能够同时查看TOTAL计数器、PRESET计数器、设定值。
· 能够显示稼动率及SPM。
· 能够显示富余角度。（专利申请中）
· 显示不规律计数
· 显示异常信息
●搭载有助于生产管理的功能
· 可以登记99个模式。
· 最多能够保存500个异常及计数器输出等履历。
· 能够利用ID标签调用模式。（选项）
●支持以太网
· 能够以HTML格式确认设定内容等。
· 能够以CSV格式下载履历内容。
· 通过Telnet通信可以实现各种设定或操作（可以与PLC通信）。
●丰富的传感功能。
· 通过追加通信线，能够调整OS系列的敏感度。
· 检测关闭时如果有传感输入，自动开启检测或输出急停信号。
· 输出12V、24V电压，从而能够使用各种传感器。
| 项目 | 规格 | |
| 检测 | 通道 | 6通道 |
| 检测方式 | 接触、同期、通过、误送、拔出、定时、计数误送 | |
| 传感器电压 （装置全部） |
12VDC (Max. 500mA) 24VDC (Max. 200mA) |
|
| 输出响应时间 | 10ms以下 | |
| 计数器 | 位数 | TOTAL计数器：6位数 LOT计数器：6位数 |
| 输出响应时间 | 10ms以下 | |
| 输入输出 | 电源电压 | 100～240VAC ±10% 50/60Hz (Max. 40VA) |
| 继电器输出 | 紧急停止、上死点停止、准备完毕、报警 (Max. 250VAC / 30VDC 3.0A) |
|
| 外部输入 | 有效无效、复位、操作禁止、 角度（T1、T2、T3） |
|
| 传感器输入 | 无电压接点 3线型NPN集电极开路型 |
|
| 以太网 | 物理层 | 10BASE-T/100BASE-TX |
| 通信协议 | IPv4 DHCP、 HTTP、 TELNET | |
| 其他 | 使用环境温度 | 0～55℃ （使用中不发生突变） |
| 使用环境湿度 | 35～85%RH （不能结露） | |
| 外形尺寸 | 200(W)×120(H)×190(D) 不包括突起部位 | |
| 重量 | 3.4 kgW （包括安装托架） | |
DIN插头互换连接线
PS-682采用不同于现有产品的连接器。
现有产品使用的传感器在PS682上使用时，需要DIN插头互换连接线。PS-682的订单号码在传感器类附属品请选择“01”，会附属DIN插头互换连接线。也可以单独预订DIN插头互换连接线。DINP-1J的线色、长度为标准规格。
如果想更换DINP-1J的线色或长度时，可以预定USE-DE系列。
现有产品使用的传感器在PS682上使用时，需要DIN插头互换连接线。PS-682的订单号码在传感器类附属品请选择“01”，会附属DIN插头互换连接线。也可以单独预订DIN插头互换连接线。DINP-1J的线色、长度为标准规格。
如果想更换DINP-1J的线色或长度时，可以预定USE-DE系列。
