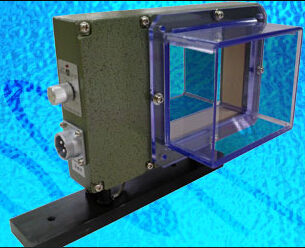

LS-120环路传感器

LS系列　环路传感器产品介绍

环路传感器选定表

按产品形状分别（例:铁）				两个排列
～φ10	φ10～20	φ15～40	φ30～60	φ10～20
LS-50	LS-85	LS-120	LS-150	LS-90W

LS-50
LS-50的有效检测范围为直径50mm，是近距离检测（工件）通过型传感器。 当检测物体通过检测区域时，晶体管发出的输出信号被中断，通过内部上拉式电阻输出电压。 请您注意，如果检测物体停滞在检测范围之内的话，会造成检测失误。
可检测物体最小尺寸  φ3×t0.3（鉄）  失误检测仪的输入极性  B方式  电源  DC12V±5%　40mA以下  输出  +12V电阻（4.7kΩ）上拉式NPN输出   输出电流  最大 50mA　  使用环境温度  0～40℃　  重量  0.5kg（机体重量）  附属品  ・接头式电栅

LS-85
LS-85的有效检测范围为直径77mm，是近距离检测（工件）通过型传感器。 当检测物体通过检测区域时，晶体管发出的输出信号被中断，通过内部上拉式电阻输出电压。 请您注意，如果检测物体停滞在检测范围之内的话，会造成检测失误。
可检测物体最小尺寸  φ6×t0.5（鉄）  失误检测仪的输入极性  B方式  电源  DC12V±5%　40mA以下   输出  +12V电阻（4.7kΩ）上拉式NPN输出  输出电流  最大 50mA　  使用环境温度  0～40℃　  重量  1.7kg（包含 托架 ＋　连栅）  附属品  ・接头式电栅

LS-90W
LS-90W有2个效检测范围为直径87mm的环路口，是近距离检测（工件）通过型传感器。 当检测物体通过检测区域时，晶体管发出的输出信号被中断，通过内部上拉式电阻输出电压。 请您注意，如果检测物体停滞在检测范围之内的话，会造成检测失误。
可检测物体最小尺寸  φ10×t0.5（鉄）  失误检测仪的输入极性  B方式  电源  DC12V±5%　100mA以下  输出  +12V电阻（1.5kΩ）上拉式NPN输出  输出电流  最大 50mA　  使用环境温度  0～40℃　  重量  5.6kg（包含 托架 ＋　连栅）  附属品  ・接头式电栅

LS-120
LS-120的有效检测范围为89×109（mm），是近距离检测（工件）通过型传感器。 当检测物体通过检测区域时，晶体管发出的输出信号被中断，通过内部上拉式电阻输出电压。 请您注意，如果检测物体停滞在检测范围之内的话，会造成检测失误。
可检测物体最小尺寸  φ10×t0.5（鉄）  失误检测仪的输入极性  B方式  电源  DC12V±5%　50mA以下  输出  +12V电阻（4.7kΩ）上拉式NPN输出  输出电流  最大 50mA　  使用环境温度  0～40℃　  重量  2.3kg（包含 托架 ＋　连栅）  附属品  ・接头式电栅

LS-150
LS-150的有效检测范围为139×139（mm），是近距离检测（工件）通过型传感器。 当检测物体通过检测区域时，晶体管发出的输出信号被中断，通过内部上拉式电阻输出电压。 请您注意，如果检测物体停滞在检测范围之内的话，会造成检测失误。
可检测物体最小尺寸  φ30×t1.0（鉄）  失误检测仪的输入极性  B方式  电源  DC12V±5%　50mA以下  输出  +12V电阻（4.7kΩ）上拉式NPN输出  输出电流  最大 50mA　  使用环境温度  0～40℃　  重量  3.1kg（包含 托架 ＋　连栅）  附属品  ・接头式电栅
