产品详细介绍
製品概要
自动换箱装置CS-860-2是冲床制品装箱，产品的计数和交换工件箱的装置。
使用以往的预设计数方法，计数达到预设定值后冲床停止运转，需要手动来再次启动。如果附近没有员工操作的话，冲床装置一直停止，从而影响生产效率。 CS-860-2利用内部搭载换箱用计数器、专用挡板、和传送带（冲床）同时使用，冲床不必停止即可换箱。冲床连动状态下换箱时使冲床停止，并且具有再启动功能。利用此机能在达到省力化的同时，提高了冲床的运转效率。
使用以往的预设计数方法，计数达到预设定值后冲床停止运转，需要手动来再次启动。如果附近没有员工操作的话，冲床装置一直停止，从而影响生产效率。 CS-860-2利用内部搭载换箱用计数器、专用挡板、和传送带（冲床）同时使用，冲床不必停止即可换箱。冲床连动状态下换箱时使冲床停止，并且具有再启动功能。利用此机能在达到省力化的同时，提高了冲床的运转效率。
特徴
| 1．箱子尺寸的无限制设计！更换更简单。 | |
| 2．3种联动方式无需停止冲床，即可自动换箱。 ①传感信号输入・挡板联动 ②凸轮信号输入・滑道挡板联动 ③凸轮信号输入・传送带联动 |
|
| 3．通过强化升降部位，可以稳定、长期使用 | |
| 4．备有2种高度的挡板 可以根据箱子的不同高度，选定符合挡板。 |
|
| 5．更小更轻量！操作简单！价格低！ 专用控制机由弊公司独家设计。通过微电脑内置实现了多种机能。 |
|
| 搭载其他多种功能 ・挡板或滑道挡板的关闭时间差可以调节，避免夹住产品。 ・设定生产预定数，冲床可以自动停止。 ・箱内产品数（计数）可通过操作面板变更。 |
规格
| 正常使用范围 | ||||||||
| 箱尺寸 | 宽 300～670mm（臂夹方向） 长 200～420mm（传送方向）
|
|||||||
| 空箱积累重量 | 最大 15kg | |||||||
| 装箱重量 | 最大 20kg （包括箱重） | |||||||
| （工件）挡板部 | ||||||||
| 挡板口尺寸 | 230×145mm | |||||||
| 传感器感度 | 大于直径4mm的球体（感应度可以调整） | |||||||
| 控制主机 | ||||||||
| 计数值储存 | 有备份 | |||||||
| 储存保存时间 | 15天以上（连续通电5小时后） | |||||||
| 传送控制输出 | 2A以下 输出电压根据电源供给 | |||||||
| 停止输出继电器 | AC240V/DC30V 2A 传送接点 | |||||||
| 辅助输出 | SSR（AC240V 0.5A)／继电器（AC240V/DC30V 3A) | |||||||
| 传感器用电源 | DC12V 0.2A | |||||||
| 其他 | ||||||||
| 重量 | 45kg | |||||||
| 电源 | AC100V±10％ 50/60Hz 0.3A | |||||||
| 供给空气压力 | 500～900kPa （5～9kgf/c㎡） | |||||||
| 使用环境温度 | 0～55℃ | |||||||
| 使用环境温度 | 35～85％ | |||||||
| 使用周围环境 | 无腐蚀性气体或尘埃 | |||||||
| 附属品 | ||||||||
| CS-860-2主机 | 是否装配挡板、传感器可以指定 | |||||||
| 电源电缆 | 3m | |||||||
| 使用说明书 | 1份 | |||||||
选择品
| CS-860-2H 裸机 | |||||||||||
 |

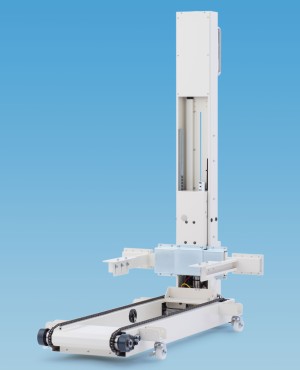

CS-860-2H 裸机
没有附带计数用传感器，
因此需要外部的计数用信号（接点）。 |
||||||||||
| CS-860-2SSH 附带挡板 | |||||||||||||
 |
CS-860-2SSH 附带挡板
由于附带计数用的传感器，
工件制品通过挡板口即可计数。 |
||||||||||||
| CS-860-2SHA 附带滑道挡板 | |||||||||||
 |

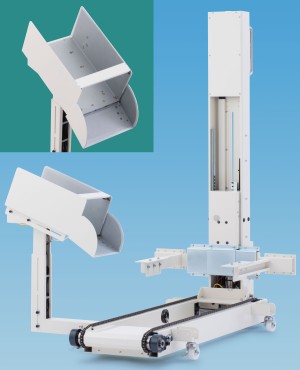

CS-860-2SHA 附带滑道挡板
滑道挡板高度可以在200mm范围内调节。
没有附带计数用传感器， 因此需要外部的计数用信号（接点）。 |
||||||||||
