SUGIYAMA杉山电机 切割计数器 PS-321

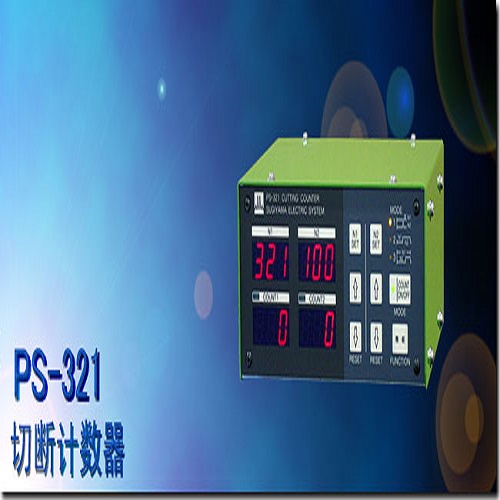

产品大图
产品详细介绍



产品概要

切割计数器PS-321是根据计数输入信号以计数周期为单位生成并输出控制信号的装置。

特征

  • 提供了三种类型的计数模式。
    • 通过面板操作可以选择三种计数模式。
    • 计数模式 1 对两个通道独立运行。
    • 计数模式 2 和 3 通过一个计数器的两种设置来控制输出。
  • 可以通过面板操作来更改计数值。
    • 无需给出计数信号,即可通过面板操作调整计数值。
  • 可以禁止不必要的操作。
    • 设有操作禁止功能,防止误操作。
  • SSR输出和集电极开路输出是独立的。
    • 每个通道都有 SSR 和开路集电极输出,最多可以有 4 个输出。
  • 您可以更改输出格式。
    • 您可以在计数模式 1 中选择 4 种输出格式,在计数模式 2/3 中选择 15 种输出格式。在功能设置中更改输出格式。
    • SSR和集电极开路输出的输出格式可以分别设置。
  • 可以进行计数中断、计数复位等计数器控制。
    • 在计数模式 2/3 下,计数输入 2 也可用作计数器控制输入。
  • 可内置输出 SSR。
    • 可内置输出用 ACSR 或 DCSSR。另外,可以通过拆下后铭牌来更换SSR。请使用本公司指定的SSR。
  • 可选地,可以进行远程控制。
    • 来自定序器等的命令允许远程执行大多数操作。但是,需要进行选项设置。

尺寸

PS-321外形图



PS-321外形图

PPS-321外形图

规格

数数字 3位数字
最大计数速度 200CPS
计数通道数 2(计数模式1)
1(计数模式2、3)
输出 4(计数模式 1)
15(计数模式 2、3)
分布式CSSR DC30V 最大500mA
ACSSR AC240V 1A 最大
集电极开路 DC30V 最大100mA
电源电压 AC100-240V ±10% 50/60Hz
能量消耗 最大 15VA
重量 2.2kg(本体+支架)
环境温度 0至55°C
外形尺寸 200宽 x 88.5高 x 184深(不包括突出部分)
配件 电源线(标准:12芯5m) 使用
说明书
ACSR(可替换为DC) *安装在内部
