产品详细介绍
产品概要
喷雾式涂油装置PS-217/216是为冲床加工的工件上喷雾加工油的。

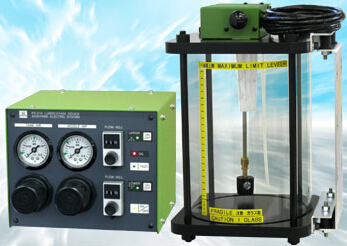

PS-217/216由喷雾管嘴、控制机、油罐3部分组成。
喷雾管嘴在冲床机前面设置,通过压缩空气在冲床材料上喷雾。
喷雾机构有UPPER(上部)、LOWER(下部)、AUX(对模具)的3个系统。(PS-216仅有UPPER与 LOWER的两个)。
控制机能够将压缩空气与油罐的加工油供应到喷雾管嘴,同时控制机里的电磁阀打开或电磁阀关闭。电磁阀门运转可控制喷涂工作。
根据冲床机输出的信号来进行喷涂,若冲床机没运转即停止喷涂。
油罐是加压式,全容量为2.4升(也有4升的)。加工油的剩余量为小于0.5升便会出现停止信号。
PS-217/216由喷雾管嘴、控制机、油罐3部分组成。
喷雾管嘴在冲床机前面设置,通过压缩空气在冲床材料上喷雾。
喷雾机构有UPPER(上部)、LOWER(下部)、AUX(对模具)的3个系统。(PS-216仅有UPPER与 LOWER的两个)。
控制机能够将压缩空气与油罐的加工油供应到喷雾管嘴,同时控制机里的电磁阀打开或电磁阀关闭。电磁阀门运转可控制喷涂工作。
根据冲床机输出的信号来进行喷涂,若冲床机没运转即停止喷涂。
油罐是加压式,全容量为2.4升(也有4升的)。加工油的剩余量为小于0.5升便会出现停止信号。
特长
| ●喷溅的油变得少 供应低压雾化。由于集中喷涂可以减少喷溅,能够获得更佳的涂油。 |
|
| ●可减少加工油使用量 调整喷雾油量(计数调谐度盘式)可减少加工油使用量。 |
|
| ●易于确定喷雾状态 因为每个喷雾管嘴有各个(测试喷雾)键,所以没启动冲床机也可确认喷雾状态。 |
|
| ●易调整涂油量至最佳状态 用计数调谐度盘可清晰易见涂油量。提高微调功能与再现性,让涂油管理变得更容易。 |
|
| ●对应高速转动的冲床机 因为驱动部分减少,所以能够与高速转动的冲床机适应。 |
|
| ●提高PS-464高分率模高检测仪的功能 精密冲床加工之间,改进高分率模高检测。以往出产的涂油方式粘着量不定,与浮片辨别不出来。用PS-217/216实现均匀涂油，提高PS-464电路的精密检测能力精确到0.1μm,微细的浮片辨别出来。 |
|
| ●控制器的小型化 可省空间。 |
规格
| 控制机 | |
| 输入 | 定时、离合器、OE |
| 输入回路 | 内部有电压(DC12V)式 |
| 回路电流 | 最大12mA |
| 输出 | 停止、连续停止 |
| 输出回路 | 继电路接点 |
| 输出详叙 | 停止: 250VAC/30VDC 3.0A最大 连续制止: 250VAC/30VDC 2.0A最大 |
| 电源 | |
| 电源电压 | 单相AC85至264V±10% |
| 电源电流 | 0.25A(AC100V)/0.16A(AC200V)最大 |
| 重量 | 4kg(包括安装托架) |
| 本体尺寸(WHD) | Ｗ200×Ｈ161×D185ｍｍ 但不包括突起部分 |
| 使用周围温度 | 0至55℃ 使用时不急变 |
| 使用周围湿度 | 35至85%RH (不凝结) |
| 使用周围空气 | 没有腐蚀性气体、尘埃 |
| 喷雾管嘴 | |
| 适当空气压 | 0.1至0.2MPa |
| 喷雾宽度 | 100mm (距离150mm) |
| 喷管专用软管 | |
| 外径/内径 | 4mm/2.5mm |
| 材质 | 聚氨酯(空气)、尼龙11(加工油) |
| 油罐 | |
| 油罐容量 | 大约2400ml （4L、6L、10L也可使用） |
| 可能使用油 | 不侵蚀、树脂的油 |
| 加工油过滤器 过滤精度 |
20μm |
| 油面传感器 | 浮子式 加工油剩余量500ml时,测试到加工油不足。 |
| 尺寸 | Ｗ193×H201×D233ｍｍ |
| 重量 | 大约5.5kg（2L油罐的情况） |
型式
| 形式 | 喷雾宽度 | 喷雾机构数 | 控制机CH数 | 模具中部喷雾 |
| PS 216-12 | 100mm | 2 | 2 | |
| PS 216-24 | 200mm | 4 | 2 | |
| PS-217-12 | 100mm | 2 | 3 | |
| PS-217-13 | 100mm | 3 | 3 | 有 OK |
| PS-217-24 | 200mm | 4 | 3 | |
| PS-217-25 | 200mm | 5 | 3 | 有 OK |
