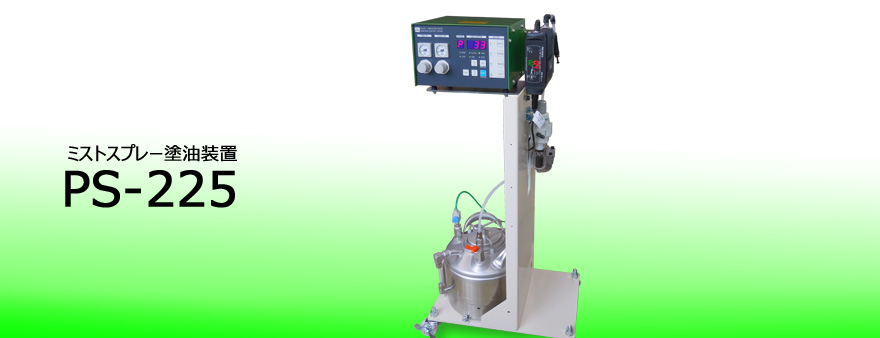

PS-225 喷雾式涂油装置

产品概要

对低压雾化喷嘴和油用电磁阀进行数字控制，可实现非接触式微流量调节的冲压作业用涂油器。可以控制3ch的注油量。

特征

• 操作简单
  • 润滑量以数字方式设定。喷嘴开/关是按钮操作。
• 减少加工油的使用
  • 通过与压力机一起进行涂层，不会浪费加工油和空气。此外，由于每个喷嘴的涂油时间是独立的，因此可以对正在输送的工件进行点状涂油。
• 减少维护工时
  • 由于喷头没有滑动部件，结构简单，结构紧凑，免维护。

作品

它由PS-225、喷嘴、过滤调节器、不锈钢增压罐、工作油过滤器组成。

控制器

您可以通过打开/关闭喷嘴轻松选择要使用的喷嘴。
您可以使用 AUTO 按钮轻松地在压力设备的联锁和非联锁之间切换。
从状态指示灯可以看出有无从外部输入的信号、错误等。
用调节器调节压力供给罐的罐压和喷嘴尖端雾化的空气量。

输入管路空气到空气输入端口。
连接罐体出气口和压力供给罐体。
控制器内置三个油用电磁阀。
将电磁阀输出口和雾化空气输出口接在喷嘴上。

原则

喷涂开始时，雾化空气电磁阀打开，雾化空气输出到喷嘴。供油用电磁阀以PS-225设定的驱动周期和驱动脉冲宽度（阀打开时间）反复开闭，间歇输出加工油。
*需要离合器或凸轮信号才能开始喷涂。

驱动周期可设置为20～999ms或1.0～60.0s，驱动脉冲宽度可设置为1～999ms或1.0～60.0s。可根据压力机的SPM和材料的进料长度进行详细设置。

定时

使用 PS-225，每个喷嘴都可以与润滑时间同步。如上图所示，将各涂装定时信号输入到端子排时（1）传送中，（2）工件放置在空闲台上时，以及（3）工件设置前的下模，当计时开启时，它被涂油了。
* 开始点胶的信号需要离合器或凸轮。
*与定时信号同步的是油用电磁阀。当定时信号为 _disibledevent="vertical-align: inherit;">SUS304、全氟、氟橡胶、PBT、黄铜
